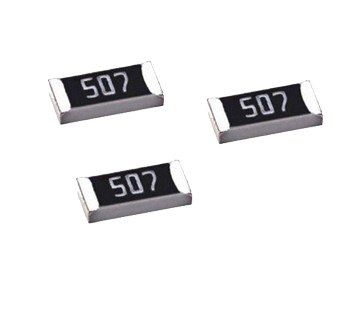

在5G通信、汽車電子、工業控制等高可靠性應用場景中，電阻的耐脈沖能力直接決定了系統在瞬態電流沖擊下的穩定性。旺詮(RALEC)合金電阻憑借其低阻值、高功率密度及優異的耐脈沖性能，成為關鍵電路中的核心元件。今天將從測試原理、設備配置、操作步驟及結果分析四個維度，系統闡述旺詮合金電阻的耐脈沖能力測試方法。

一、測試原理與核心指標

耐脈沖能力測試的核心在于驗證電阻在瞬時高功率沖擊下的可靠性，需重點關注以下參數：

脈沖波形：根據IEC 60115-1標準，典型測試波形包括1.2/50μs(雷擊浪涌)和10/700μs(通信設備浪涌)。例如，在5G基站電源模塊中，電阻需承受10/700μs脈沖的峰值電壓沖擊。

功率容量：電阻的瞬時功率承受能力與脈沖寬度密切相關。例如，旺詮LR2512合金電阻在1ms脈沖下可承受50W峰值功率，而在10ms脈沖下需降額至30W以避免熱失控。

熱特性：電阻的熱阻(Rth)和熱容(Cth)決定了其散熱能力。例如，旺詮合金電阻采用鎳鉻合金材料，其熱阻低至5℃/W，配合陶瓷基板設計，可快速將脈沖能量耗散至PCB。

二、測試設備與配置要求

脈沖發生器：需支持可調脈沖寬度(1μs~10ms)、峰值電壓(0~1kV)及重復頻率(1Hz~1kHz)。例如，Keysight 81160A脈沖發生器可生成1.2/50μs波形，峰值電壓精度±1%。

示波器與探頭：帶寬≥100MHz，采樣率≥1GS/s，電流探頭帶寬需與示波器匹配。例如，Tektronix TDP1000電流探頭帶寬為100MHz，可精確測量100A級脈沖電流。

測試夾具：采用四線制開爾文夾，接觸電阻≤5mΩ。例如，在0.1Ω電阻測試中，接觸電阻引起的壓降誤差需控制在±5mV以?xún)?nèi)。

環境控制：溫度23±2℃，濕度≤60%RH，避免結露影響測試精度。例如，在汽車電子測試中，需模擬-40℃~85℃寬溫區環境，驗證電阻的長期穩定性。

三、測試步驟與操作要點

預處理：將電阻置于測試環境中靜置2小時，確保溫度穩定。例如，在5G終端設備測試中，需模擬實際工作溫度(如55℃)，以評估電阻在高溫下的耐脈沖性能。

參數設置：

脈沖寬度：根據應用場景選擇1ms(通信設備)或10ms(工業電源)。

峰值電壓：從標稱電壓的50%開始，逐步增加至150%。例如，對于額定電壓50V的電阻，測試電壓從25V逐步升至75V。

重復頻率：?jiǎn)未蚊}沖測試間隔≥10s，連續脈沖測試頻率≤10Hz(如100/2500μs脈沖，400Hz頻率)。

數據采集：

記錄峰值電壓(Vp)、峰值電流(Ip)及脈沖寬度(τ)。例如，測得Vp=50V，Ip=10A，τ=1ms，則瞬時功率P=Vp×Ip=500W。

使用示波器的數學運算功能生成功率波形，計算最大瞬時功率(Pmax)和能量(E=∫P(t)dt)。

失效判定：

阻值變化：根據EN 140401-802標準，阻值變化≤±1%+50mΩ為合格。例如，0.1Ω電阻測試后阻值變?yōu)?.101Ω，仍符合要求。

物理?yè)p傷：目檢電阻體是否出現開裂、碳化或變色。例如，在10倍標稱功率的脈沖測試中，電阻表面出現褐色碳化痕跡，判定為失效。

四、測試結果分析與優化方向

典型案例：

某車載傳感器用1206封裝1Ω電阻(±1%)進行5ms單脈沖測試，實測Vp=3.2V，Ip=3.15A，Pmax=10.08W。電阻表面出現碳化痕跡，阻值變?yōu)?.35Ω(+35%)，判定失效。改進方案為采用2010封裝并并聯TVS二極管，成功通過測試。

優化方向：

材料升級：采用鎳鉻合金替代錳銅合金，可降低溫度系數至±15ppm/℃，提升高溫穩定性。

結構設計：增加電阻體厚度或采用MELF封裝，可提升脈沖功率承受能力。例如，旺詮LR2527合金電阻的額定功率達4W，較傳統0805封裝提升300%。

散熱優化：在PCB設計中增加散熱焊盤或?qū)崮z，可降低電阻工作溫度。例如，在5G基站PA電路中，通過優化散熱設計，電阻壽命提升50%。

旺詮合金電阻的耐脈沖能力測試需結合脈沖波形、功率容量及熱特性等多維度參數，通過嚴格的設備配置與操作流程，確保其在高可靠性應用中的性能。
